공식적으로 허가를 받은 기관
| 전원 유형 | 전동 |
| 기어 피치 | 0.5MOD |
| 서보 | 포함됨 |
| 상품 무게 | 0.84kg(1.834파운드) |
| 타이어 트레드 | 쉐브론 |
| 차량 종류 | 몬스터 트럭 |
| 충전기 | 포함됨 |
| 미분 | 베벨 기어 HD 그리스 |
| 수화기 | 포함됨 |
| 충격 유형 | 오일로 채워진 코일 오버 |
| 차량 크기 | 미니 |
| 제품 폭 | 8.1인치(206mm) |
| 라디오 | 포함됨 |
| 대략적인 조립 시간 | 1시간 미만 |

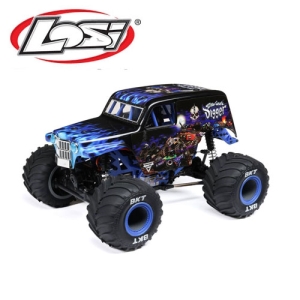

| 몸 | Grave Digger 및 Son-uva Digger, 미리 도색되고 데칼됨 |
| 브레이크 | ESC와 일체형 |
| 날개 | 15T |
| 규모 | 1/18 |
| 최종 드라이브 비율 | 16.2:1 |
| 모터 유형 | 솔질된 |
| 속도 제어 | 포함됨 |
| 휠베이스 | 6.8인치(173mm) |
| 배터리 | 포함됨 |
| 커넥터 유형 | IC2 |
| 지상고 | 22.3mm(0.9인치) |
| 내부 기어비 | 7.02:1 |
| 모터 크기 | 25T 380 사이즈 |
| 제품 길이 | 10.9인치(277mm) |
| 평기어 | 32T 유휴 및 30T 하단 기어 |
| 보류 | 솔리드 액슬 4링크 |
| 휠 폭 | 50mm(1.97인치) |
| 볼베어링 | 풀 볼 베어링 |
| 차대 | 1.5mm 플레이트 6061-T6 알루미늄 |
| 완료 수준 | 즉시 실행 가능 |
| 구동계 | 4WD |
| 드라이브 유형 | 전진/브레이크/후진 |
| 제품 높이 | 6.9인치(175mm) |
| 타이어 컴파운드 | 부드러운 |
Team Losi 차량 퀵가이드.
우선 저희 제품 이용을 해주셔서 감사의 말씀 드립니다.
이 퀵 가이드는 숙련자용이 아닌 기본적으로 처음 입문 또는 저희 제품을 처음 이용하시는 분들께
도움이 되고 자 제작된 매뉴얼입니다. 제품마다 차이가 있음을 미리 안내 드리며 용어는 공통으로 사용되는
경우가 많으니 참고 하시면 되겠습니다.
우선 저희 호라이즌 제품은 Team Losi / Vaterra / ECX 제품군으로 이루어 져 있습니다. 각각 조종기는
Spektrum 과 ECX 제품으로 이되어있습니다. 공통적으로 사용되는 조종기 기준으로 설명 드리겠습니다.
RTR 기준 제품 박스 내에 제품의 본체 – 조종기 – 액세사리 가 구성 되어있습니다.
차량에 주 배터리 를 장착 합니다. / 조종기에는 AA 배터리를 하단부에 장착 합니다.
차량의 컨넥터를 연결 합니다.
전원을 켜기에 앞서 조종기를 먼저 켭니다.
조종기에 TH Trim / ST Trim 을 눈금을 확인 하여 중간에 맞춰 놓습니다.
그후 차량을 켭니다. 켜신후 약 2~3초 대기해주세요 (변속기 및 자이로 초기화 시간)
그후 자이로 및 조향 방향 전후진 방향을 확인 합니다.
즐거운 주행을 하시면 됩니다.
조종기 조절 스위치
TH Trim – 전후진의 중립부분 미세 조절합니다. (무조건 중간에 설정합니다.)
ST Trim – 좌우 조향의 중립을 미세 조절합니다. (직진시 한쪽으로 흐르지 않게 조절합니다.)
Reverse 스위치 TH/ST – 조종의 방향을 변경합니다 좌우 또는 전후진의 방향
ST D/R , TH D/R – 조향 의 타각량 조절 또는 전후진의 속도 조절을 합니다.
BIND – 차량과 조종기의 주파수적인 부분을 연결시 사용합니다 (일반적으로 사용하지 않습니다.)
바인딩 방법
기본적으로 자이로가 있는 SRS42xx / SRS6000 수신기 기준 설명입니다.
조종기의 전원이 꺼져 있는 상태에서 수신기에 바인딩컨넥터라는 것을 꼽습니다.(고리 컨넥터)
그후 기체의 전원을 인가 합니다. LED가 빠르게 점멸 합니다.
기체와 약 50Cm 떨어져 있는 상태에서 조종기 에 누르는 버튼 Bind 라는 버튼을 누른상태로 전원을 인가 합니다.
그후 수신기의 LED 상태는 빠르게 가아닌 중간속도로 점멸 하다가 LED 가 들어 옵니다.
여기부터 바로 자이로 셋팅이 들어 갑니다.
조종기의 전진/후진 트리거를 사용합니다. 전진쪽으로 당기시면 수신기 LED꺼지고 놓으시면 다시 켜집니다. 그후 다시 후진쪽으로 밀었다 놓으세요 LED는 같은 반을을 보이실 것 입니다.
(바인딩후 자이로 셋팅시에는 차량은 전후진 움직이지 않으니 안심 하셔도 됩니다.)
6.조종기의 전진/후진 트리거를 사용합니다. 전진쪽으로 당기시면 수신기 LED꺼지고 놓으시면 다시 켜집니다. 그후 다시 후진쪽으로 밀었다 놓으세요 LED는 같은 반을을 보이실 것 입니다.
(바인딩후 자이로 셋팅시에는 차량은 전후진 움직이지 않으니 안심 하셔도 됩니다.)
7.전후진이 완료 되었다면 좌우 의 셋팅으로 바로 이어 집니다. 이또한 같은 방법입니다. 이번에는 조종기의 스티어링 헨들을 사용합니다. 좌측으로 돌렸다가 놓고 ,
우측으로 돌렸다가 놓고 하시면 전후진 때와 같이 LED 가 꺼졌다가 놓을 때 다시 켜지는 것을 보시게 됩니다. 좌우가 완료 되시면 완료 되시는 순간 LED가 연속으로 한번더 꺼졌다가 켜집니다.
8.그후에 자이로 방향을 확인 하십니다. 차를 위에서 보셨을대 시계방향으로 차체를 돌리면 조향 방향은 자동으로 좌측으로 돌리게 되어있습니다.
만약 우측으로 반대로 돈다면 다시 바인딩하셔서 자이로 셋팅에서 조향부분만 다시 해주셔야 합니다.
9.위순서대로 했을시에 자이로 셋팅때 좌측 돌렸다가 놓고 우측 돌렸다가 놓고 하셨을 것 입니다.
하지만 자이로 방향을 반대로 바꾸실경우 우측 돌렸다가 놓고 좌측돌렸다가 놓고 방향을 바꾸시게 되면 자이로 방향이 바뀌게 됩니다.
위 방법대로 하시면 바인딩 부분은 완료가 되오나 만약 잘 안되시는경우엔 기술지원을 받으셔야 하오니 연락 을 주시기 바랍니다.
